Inspección visual
La primera etapa de toda inspección. Con instrumentos de medición e iluminación adecuada se evalúan deformaciones, corrosión, desgaste y daños visibles.
- Detecta
- Daño superficial y dimensional
- Aplica
- Todo equipo, interno y externo
Técnicas de ensayo
Quince técnicas agrupadas según lo que evalúan: superficie, volumen y espesor, material, recubrimiento y operación del equipo.
Grupo A
Ensayos superficiales
Detectan discontinuidades abiertas a la superficie o muy cercanas a ella.
Tintas penetrantes
Un líquido penetra por capilaridad en las discontinuidades abiertas y un revelador las hace visibles. Sirve en materiales ferrosos y no ferrosos no porosos.
- Detecta
- Grietas, poros y fisuras
- Aplica
- Soldaduras, herramientas, componentes

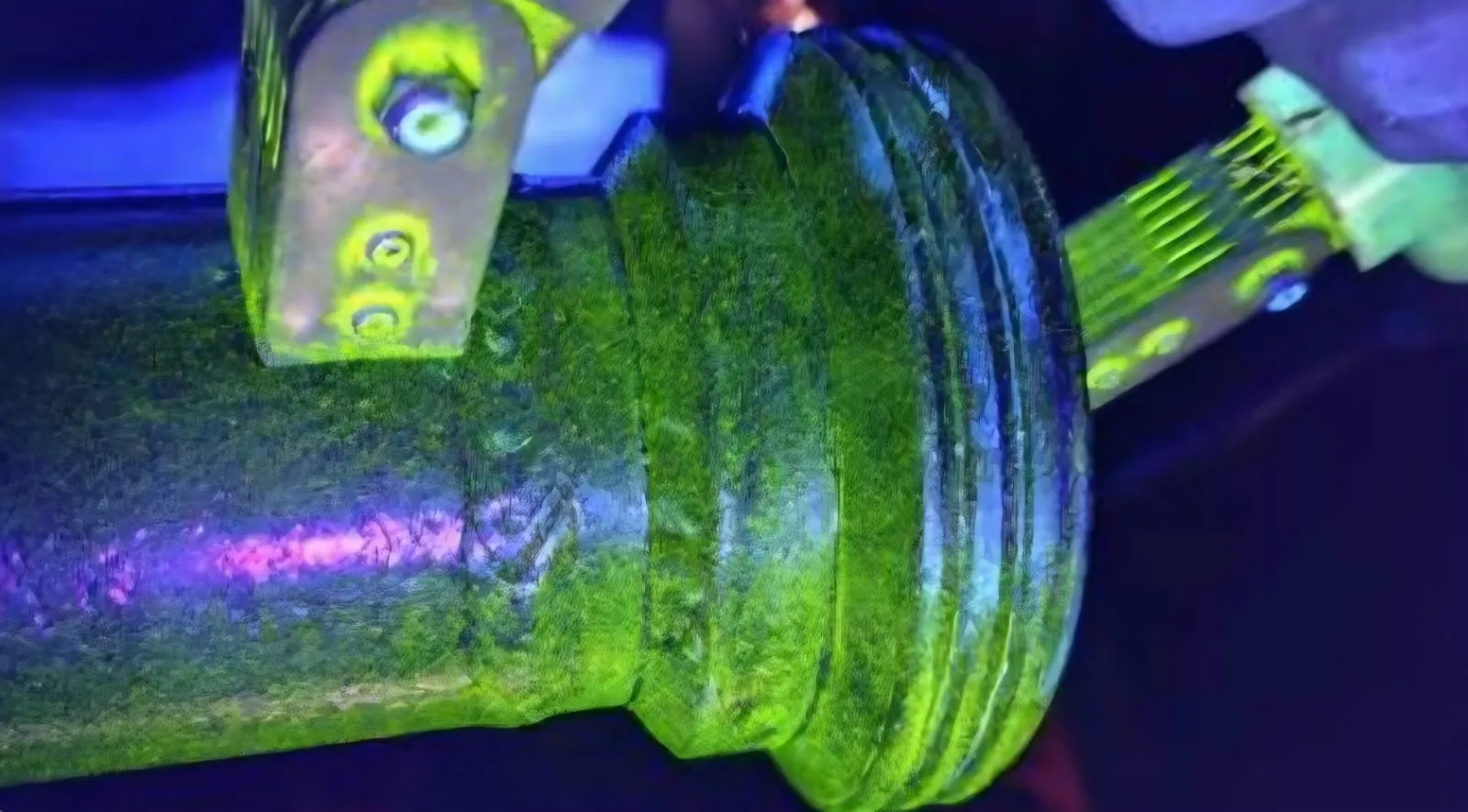

Partículas magnéticas
Se magnetiza la pieza y las partículas, visibles o fluorescentes, se acumulan donde una discontinuidad interrumpe el campo magnético.
- Detecta
- Defectos superficiales y subsuperficiales
- Aplica
- Roscas, conexiones, ganchos, king pin
Grupo B
Volumétricos y espesores
Miran dentro del material y cuantifican cuánto espesor queda.
Ultrasonido
Ondas de alta frecuencia recorren el material y sus ecos revelan discontinuidades internas. Haz recto para laminaciones y haz angular para soldaduras.
- Detecta
- Defectos internos, falta de fusión
- Aplica
- Soldaduras, láminas, tubulares
Medición de espesores
Lecturas puntuales o en malla con equipo ultrasónico, comparadas contra el espesor mínimo requerido.
- Detecta
- Corrosión y erosión
- Aplica
- Tanques, tubería, recipientes
Ultrasonido electromagnético
Genera la onda dentro del propio metal: no requiere acoplante y tolera superficies con óxido o recubrimiento.
- Detecta
- Espesor, magnetita, daño por hidrógeno
- Aplica
- Tubos y tubería en servicio
Grupo C
Evaluación de materiales
Responden en qué estado está el material, no solo si tiene defectos.
Réplica metalográfica
Se prepara la superficie en sitio y se toma una réplica de su microestructura para analizarla, sin cortar ni retirar la pieza.
- Detecta
- Degradación microestructural
- Aplica
- Componentes críticos en servicio
Caracterización de materiales
Evaluación del material y su condición para establecer si es apto para continuar en servicio o requiere reparación o reemplazo.
- Responde
- ¿Es apto para servicio?
- Aplica
- Equipos y estructuras
Ensayos de dureza
Medición portátil para verificar tratamientos térmicos, homogeneidad del material y zonas afectadas por el calor de la soldadura.
- Detecta
- Endurecimiento o ablandamiento
- Aplica
- Soldaduras, herramientas, piezas
Grupo D
Inspección de recubrimientos
Antes y después de aplicar pintura o recubrimiento protector.
Prueba de rugosidad
Mide el perfil de anclaje de la superficie preparada, del que depende la adherencia del recubrimiento.
- Mide
- Perfil de superficie
- Momento
- Antes de recubrir
Prueba holiday
Un detector eléctrico recorre el recubrimiento y señala poros o zonas sin cubrir por donde empezaría la corrosión.
- Detecta
- Discontinuidades del recubrimiento
- Momento
- Después de recubrir
Película seca
Medición del espesor de película seca de pinturas y recubrimientos para verificar que cumple lo especificado.
- Mide
- Espesor de recubrimiento
- Momento
- Después de recubrir
Grupo E
Pruebas y monitoreo
Verifican el comportamiento del equipo en condiciones de operación.
Prueba hidrostática
El elemento se llena con agua y se presuriza de forma controlada para comprobar que no hay fugas ni deformaciones.
- Verifica
- Hermeticidad y resistencia
- Aplica
- Tubería de golpe, líneas, recipientes
Boroscopia industrial
Una cámara articulada entra donde el ojo no llega para inspeccionar el interior de tubería y equipos sin desarmarlos.
- Detecta
- Daño interno, obstrucciones
- Aplica
- Cavidades y diámetros internos
Análisis de vibraciones
El espectro de vibración de un equipo rotativo revela desbalance, desalineación, holguras y fallas en rodamientos antes de que detengan la operación.
- Detecta
- Fallas mecánicas incipientes
- Aplica
- Bombas, motores, compresores
Cotización
La técnica correctapara cada pieza.
Díganos qué necesita inspeccionar y bajo qué requerimiento. Le proponemos el alcance.
